Відновлювальний лінійний тепловий пожежний сповіщувач

Відновлювальний волоконно-оптичний сенсорний лінійний тепловий пожежний сповіщувач серії PFS компанії Protectowire вимірює температуру за допомогою оптичних волокон, які виконують функцію лінійних сенсорів.

Температура контролюється вздовж сенсорного сповіщувача у вигляді безперервного температурного режиму. Це забезпечує високоточне визначення температури на значних відстанях та/або великих площах.

Відновлювальний сповіщувач здатний виявляти як гарячі гази, так і теплове випромінювання, та може адаптуватися до контролю окремих об’єктів або зон пожежної небезпеки.

Сенсорний сповіщувач не містить електронних компонентів, тому він несприйнятливий до електромагнітних перешкод будь-якого типу.

Сповіщувач доступний у двох моделях, що забезпечують широкий діапазон можливостей застосування, та розроблений для тривалої експлуатації.

Міцна конструкція та оболонка з безгалогенового, вогнестійкого, некорозійного матеріалу (FRNC) забезпечують стійкість до більшості впливів навколишнього середовища, зокрема до змін температури, тиску та вологості.

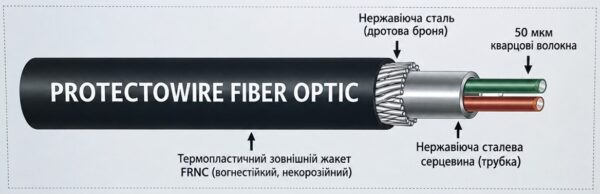

PFS-554-FR45 — тип FR

Сенсорний сповіщувач типу FR складається з трубки-сердечника з нержавіючої сталі, всередині якої розміщені два незалежні кольорово марковані кварцові волокна 50/125 мкм, кожне зовнішнім діаметром 0,25 мм.

Порожнина трубки не містить гелю та є водонепроникною як у поздовжньому, так і в поперечному напрямку.

Зовнішня поверхня трубки-сердечника обмотана шаром тонких дротів із нержавіючої сталі, які підвищують механічну міцність та міцність сповіщувача на розтягнення.

Після цього сенсорний сповіщувач покривається оболонкою з безгалогенового, вогнестійкого та некорозійного FRNC-термопластичного матеріалу, придатного для широкого спектра застосувань та умов експлуатації.

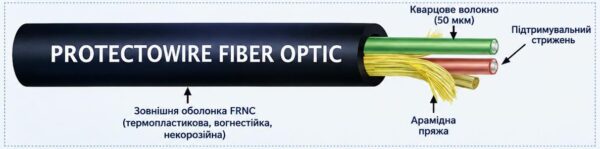

PFS-654-MF45 — тип MF

Сенсор типу MF є металевим сповіщувачем із повністю безметалевою конструкцією.

Він містить два незалежні кольорово марковані кварцові волокна 50/125 мкм, кожне зовнішнім діаметром 0,25 мм.

Цей сенсор спеціально розроблений для застосування в умовах високого рівня електромагнітних перешкод, наприклад:

тунелі;
високовольтні кабельні лотки;
трансформатори.

Для мінімізації ризику наведення напруги конструкція сповіщувача типу MF використовує сердечник, посилений арамідним волокном, замість сталевої трубки та сталевого дроту, які застосовуються в сенсорі типу FR.

Зовнішня оболонка виготовлена з того самого безгалогенового, вогнестійкого та некорозійного FRNC-термопластичного матеріалу, що використовується у всій лінійці продукції.

Ця серія є багатофункціональною та добре підходить для широкого спектра комерційних і промислових застосувань.

Діапазон температури спрацювання

Для обох моделей температура спрацювання програмується в діапазоні:

від 57 °C до 113 °C.

Максимальна температура навколишнього середовища: від мінус 40°С до плюс 85°С.

Застосування

тунелі;
кабельні лотки;
конвеєри;
обладнання розподілу електроенергії:
- розподільні пристрої;
- трансформатори;
- центри керування двигунами;
- силові кабелі;
градирні;
шахти;
трубопроводи;
мости, причали, морські судна;
авіаційні ангари.

Особливості та переваги

Визначення та відображення місця тривоги в будь-якій точці по довжині сповіщувача при використанні спеціального програмного забезпечення візуалізації та контролера PTS.
Унікальні можливості зонування. Одна довжина сенсорного сповіщувача може бути розділена на до 2000 зон для різних завдань, наприклад:
- відеоспостереження;
- вентиляція;
- пожежогасіння.
Кілька критеріїв формування сигналу тривоги для кожної зони:
- максимальна температура в зоні;
- швидкість підвищення температури в зоні з урахуванням часу;
- різниця між температурою в точці вимірювання та середньою температурою зони.

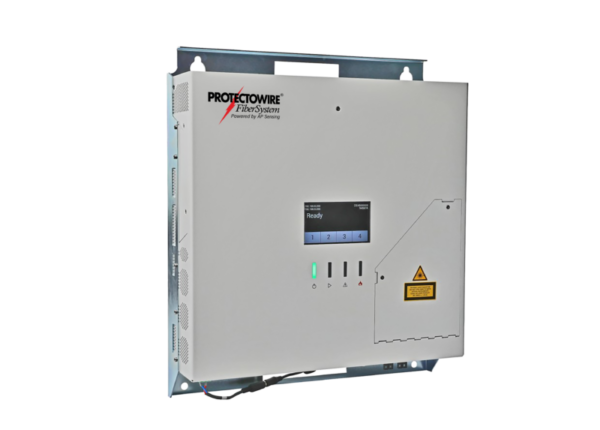

Контролер PTS

Контролер PTS призначений для підключення відновлювальних волоконно-оптичних лінійних теплових пожежних сповіщувачів серії PFS-554-FR45 та PFS-654-MF45.

Особливості

Унікальні можливості зонування: одна довжина сенсорного відновлювального лінійного теплового пожежного сповіщувача може містити до 2000 зон.
Кілька критеріїв формування сигналу тривоги для кожної зони.
Виконання з 1, 2 або 4 каналами.
Безперервний контроль температури на відстані до 10 км.
Інтерфейс LAN (TCP/IP) забезпечує віддалений доступ із декількох місць.

Оптичний інтерфейс

Оптичний роз’єм: E2000 APC, 8°.
Оптичне волокно: 50/125 мкм, градуйованого індексу MM (OM2/OM3/OM4).
Стандарт: ITU-T G.651.1.
Інтерфейс користувача: веб-браузер.
Дисплей: TFT, 480 × 272 пікселі.
Передня панель: 4 світлодіоди — живлення, вимірювання, несправність, тривога.
Задня панель: 3 світлодіоди — Power OK, SD-карта, Laser ON.
Комп’ютерні інтерфейси: 2 × Ethernet (LAN 10/100/1000), USB A, USB B.
Протоколи: SCPI; опція P01 — Modbus TCP.
