Релейні виходи можуть функціонувати в імпульсному режимі. Відповідний вихід переходить в запрограмований стан при несправності пов’язаній зі зникненням живлення в шлейфі станції пожежної сигналізації. Адресація модуля й встановлення його параметрів здійснюється через станцію пожежної сигналізації за допомогою сервісного ПК. В модуль BX-REL4 інтегровані ізолятори короткого замикання, які гарантують функціонування всіх пристроїв пожежного шлейфу в разі його обриву або короткого замикання. Додатково модуль контролює рівень напруги в пожежному шлейфі Integral X-LINE. Модуль BX-REL4 встановлюється в захищеному корпусі (IP66), який можна укомплектувати різною кількістю кабельних вводів. В разі експлуатації системи в умовах підвищених постійних або періодичних електромагнітних завад для підключення модуля необхідно використовувати екранований кабель. При проектуванні й встановленні модуля BX-REL4 завжди необхідно враховувати норми і специфічні вимоги, що діють на даній території.

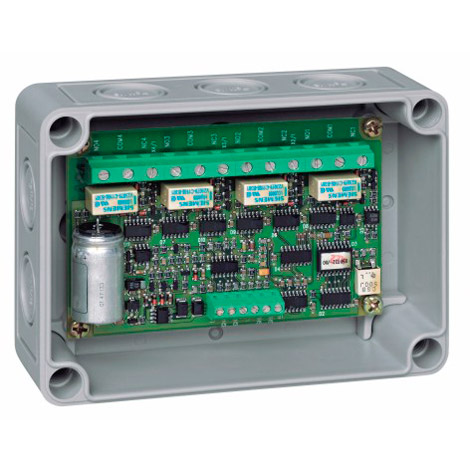

Релейний модуль BX-REL4
Модуль BX-REL4 може функціонувати в кільцевих шлейфах систем пожежної сигналізації, що підтримують технологію Integral X-LINE. Він обладнаний чотирма бістабільними релейними виходами з програмованим станом кожного виходу несправності. Контакти розраховані на перемикання струму до 2А і напруги до 230В.
