Модули газового пожаротушения 21 бар

Модули газового пожаротушения, производства ООО «Пожтехника Украина»  применяются  для противопожарной защиты закрытых шкафов и отсеков с электронным и/или электротехническим оборудованием (коммуникационные шкафы, электрические шкафы, шкафы управления и т.п.) и других ограниченных объемов

Модули  предназначены для заполнения газовыми огнетушащими веществами FK-5-1-12 (Novec 1230); HFC 125 (Хладон 125); HFC 227еа (Хладон 227 еа).

Описание

Модуль газового пожаротушения МГП предназначен для хранения под давлением и выпуска в защищаемый отсек газового огнетушащего вещества (ГОТВ) при тушении пожаров классов А, В, С и электрооборудования (электроустановок под напряжением). Напряжение, при котором можно производить тушение электрооборудования под напряжением, должно соответствовать требованиям нормативно-технической документации на ГОТВ.

Модули изготавливаются следующих типов:

МГП (21-1,1-15)                 МГП (21-1-,1-15) Г

МГП (21-1,55-15)                 МГП (21-1-,55-15) Г

МГП (21-2,2-15)                 МГП (21-2,2-15) Г

МГП (21-4,3-15)                 МГП (21-4,3-15) Г

МГП (21-5,3-15)                 МГП (21-5,3-15) Г

Где:

21 — давление в модуле при 50°С, бар;

1,1….5,3 — вместимость баллона модуля, л;

15- диаметр условного прохода запорно-пускового устройства, мм.

Модули применяются в составе автоматических систем газового пожаротушения, для тушения очагов пожаров класса А, В, С, объемным способом, по ДСТУ EN 2 и электрооборудования, находящегося под напряжением (ГОТВ FK-5-1-12 (Novec 1230) электрооборудование до 48кВ, ГОТВ HFC 125 (Хладон 125) и HFC 227еа (Хладон 227еа) электрооборудование до 19 кВ), что используется для наполнения модулей,  газовыми огнетушащими веществами.

Способы пуска модуля:

а) Электрический. Пуск осуществляется при помощи восстанавливаемого электромагнитного привода (соленоидного пускателя).

б) Ручной. Пуск осуществляется от устройства ручного пуска. Пусковым элементом устройства ручного пуска является рычаг или кнопка. Блокировкой пускового элемента является чека.

Работа в дежурном режиме

  • В дежурном режиме работы модуль, укомплектованный необходимыми элементами, заполнен ГОТВ, закреплен в защищаемом отсеке (или в непосредственной близости от него). К модулю присоединен насадок (или трубная разводка с насадком – в зависимости от исполнения модуля). На модуле установлен электромагнитный привод. Реле давления (или преобразователь давления – в зависимости от исполнения модуля) соединено с приемо-контрольным прибором.
  • При превышении давления в модуле выше давления срабатывания мембранного предохранительного устройства (МПУ) происходит разрушение мембраны и выпуск газа-вытеснителя через отверстия в МПУ. При снижении давления газа-вытеснителя в модуле ниже установленного значения, реле давления выдает сигнал о падении давления в модуле — переключаются контакты реле.

Работа при пожаре

  • При появлении признаков возгорания управляющая автоматика по запрограммированному алгоритму выдает сигнал на активацию модуля пожаротушения (посредством электромагнитного привода). При подаче питающего напряжения на электромагнитный привод происходит активация модуля пожаротушения и выпуск огнетушащего вещества через насадок в защищаемый объем.

При активации модуля с установленным на ЗПУ реле давления, происходит переключение контактов реле (аналогично принципу переключения контактов при падении давления в модуле.

Области применения модулей газового пожаротушения:

  • Серверные помещения

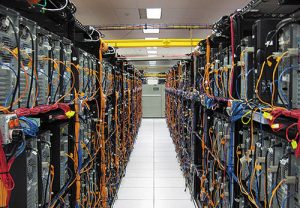

  • Центры обработки данных (ЦОД)moduli-gazovogo-pozharotusheniya-cod-001-300x208 Модули газового пожаротушения 21 бар
  • Диспетчерские

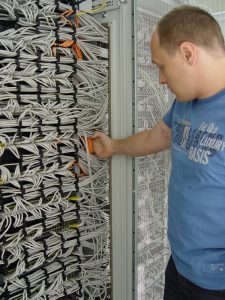

  • Центры управления полетамиserver_room-225x300 Модули газового пожаротушения 21 бар
  • Электрощитовые и коммутационные помещения

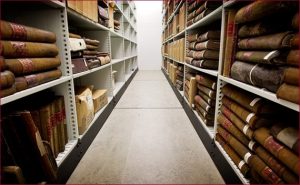

  • Студии звукозаписиmoduli-gazovogo-pozharotusheniya-cod-002-300x185 Модули газового пожаротушения 21 бар
  • Производственные здания
  • Электронные коммутационные станции
  • Объекты связи (аппаратные, радиотрансляционные узлы помещения)
  • Базовые станции мобильной связи
  • Архивы
  • Музеи
  • Библиотеки
  • Картинные галереи
  • Банковские хранилища
  • Депозитарии
  • Склады

Купить модуль газового пожаротушения, в подходящей для Вашего объекта конфигурации, можно обратившись к нам по телефону +38044-377-51-97 или оставив заявку у нас на сайте. Мы гарантируем кратчайшие сроки изготовления модуля МГП, а также самые низкие цены.

Огнетушащее вещество

Огнетушащее вещество (далее ГОТВ) и способ тушения должны, помимо тушения огня, обеспечить максимальную сохранность защищаемого оборудования и ценностей и при этом не представлять угрозы здоровью и жизни людей, которые могут оказаться в помещении в момент срабатывания системы пожаротушения. Можно вывести ключевые требования, которым они должны соответствовать, они должны:

  • быстро и эффективно тушить возгорание;
  • быть безопасными для обслуживающего персонала и посетителей в случае несанкционированного выпуска огнетушащего вещества;
  • не оставлять следов на оборудовании и поверхности предметов, находящихся в помещении – как при штатном тушении, так и при несанкционированном выпуске;
  • иметь максимально долгий срок службы;
  • не требовать повышенных расходов на обслуживание и эксплуатацию.

Правильный выбор ГОТВ должен основываться на оптимальный технико-экономических показателях.

На данный момент широко применяются огнетушащие вещества: FK-5-1-12 (Novec 1230), Хладон 227еа, Хладон 125.

Коэффициент безопасности для ГОТВ:

ГОТВ Минимальная нормативная
концентрация
NOAEL* Коэффициент безопасности
Хладон 227ea 7,9% 9% 1,14
Хладон 125 11,2% 7,5% нет
CO2 34,9% < 5% нет
Novec 1230 (FK-5-1-12) 5,3% 10% 1,89

Экологичность ГОТВ – осознанная необходимость:

ГОТВ ОП ПГП ВСА
Хладон 227ea 0 2 900 ~ 36.5 лет
Хладон 125 0 2 800 ~ 32.6 лет
Novec 1230   (FK-5-1-12) 0 1 3 — 5 дней

ОП – озоноразрушающий потенциал;
ПГП – потенциал глобального потепления;
ВСА – время сохранения в атмосфере

Система газового пожаротушения в независимости от типа ГОТВ требует выполнения гидравлических расчетов, которые показывают необходимое количество ГОТВ для поддержания нормативной концентрации ГОТВ в защищаемом помещении, количество модулей газового пожаротушения, диаметры магистральных и  распределительных трубопроводов, количество насадок распылителей, а так же диаметры отверстий на насадках, которые обеспечивают нормативное время подачи ГОТВ в защищаемое помещение.

«Пожтехника Украина» выполняют гидравлические расчеты газового пожаротушения в специализированных программных комплексах оперативно и бесплатно. Для этого Вам необходимо отправить запрос на нашу почту info@firepro.com.ua с указанием: назначение помещения, габаритные размеры (ШхВхД), наличие фальшполов/подвесных потолков, предпочтительный тип ГОТВ, предварительное место установки модулей пожаротушения.
