Система контроля литий-ионных батарей

Система контроля в литий-ионных батареях Ansul Lithium-Ion Risk Prevention System предназначена для выявления газов при перегреве литий-ионных аккумуляторов и отключения их недоведя до взрыва.

Описание

Литий-ионные батареи имею широкого применение и их популярность только растет. По данным Bloomberg New Energy Finance, к 2025 году они будут использоваться в 40% центров обработки данных.  Срок службы литий-ионной батареи достигает 10 лет, что в 2-3 раза больше аналогичного показателя традиционного свинцового аккумулятора. Даже с учётом разницы в ценах экономия в течение всего периода эксплуатации может достигать 35%, что уже немало.

Современные аккумуляторы состоят из трех частей — катода, анода и электролита. Первый играет роль положительного полюса и источника энергии, второй — отрицательного полюса и «изымателя» тока, а электролит позволяет носителям заряда передвигаться между катодом и анодом. Мощность аккумуляторов напрямую зависит от состава катода, а их долговечность — от того, как сильно разрушается материал электролита и катода при циклах разряда-заряда.

От устройства всех компонентов батареи зависит и то, насколько они опасны для человека. К примеру, многие типы современных литий-ионных аккумуляторов взрываются из-за того, что при перегреве внутри них начинают возникать короткие замыкания. Они еще больше нагревают аккумулятор, испаряют электролит, превращая его в пузырьки горячего газа.

Эта своеобразная цепная реакция раскаляет внутренности бывшей батареи до температуры примерно в тысячу градусов Цельсия. В конечном итоге скапливающийся газ разрывает корпус аккумулятора на части и происходит взрыв, выбрасывающий расплавленное содержимое батареи наружу.

Система пожаротушения будет срабатывать тогда, когда уже произошла нештатная ситуация, то есть когда уже произошел взрыв батареи.

Исходя из выше описанного,  необходимо предусмотреть систему, которая будет анализировать наличие газов в помещении с литий-ионными батареями, которые выделяются при перегреве батареи,  и в случает наличия газов просто отключить батарею не доведя ее до взрыва.

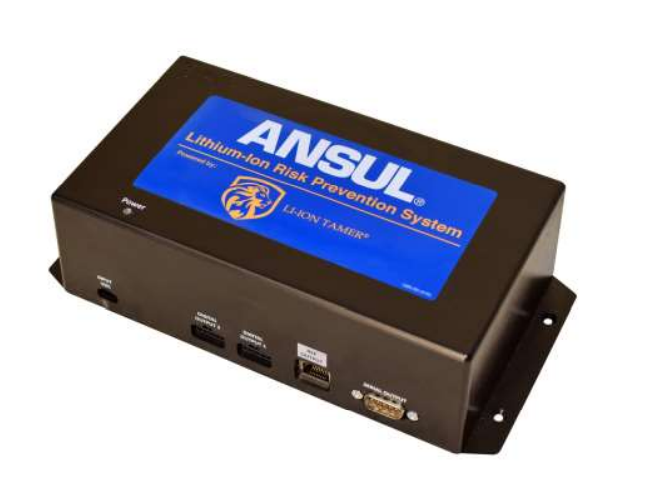

Система контроля в литий-ионных батареях Ansul Lithium-Ion Risk Prevention System предназначена для выявления газов при перегреве литий-ионных аккумуляторов и отключения их недоведя до взрыва.

Модуль управления позволяет подключить:

  • 12 датчиков контроля (контроль 12 отдельных элементов)
  • 3 контрольных датчика

Общие характеристики:

  • 210 мм (ширина) x 113 мм (длина) x 63 мм (в)
  • Связь ModBus
  • Выход аварийного сигнала низкого уровня напряжения
  • Мощность — от 24 В до 6,6 Вт
  • 10 лет жизни

Датчик контроля позволяет:

  • Контролирует аккумуляторные стеллажи для наличие литий-ионных отходящих газов
  • Чувствительность к литий-ионному аккумулятору пары растворителя электролита (1 ppm)
  • Совместимость со всеми литий-ионными батареями

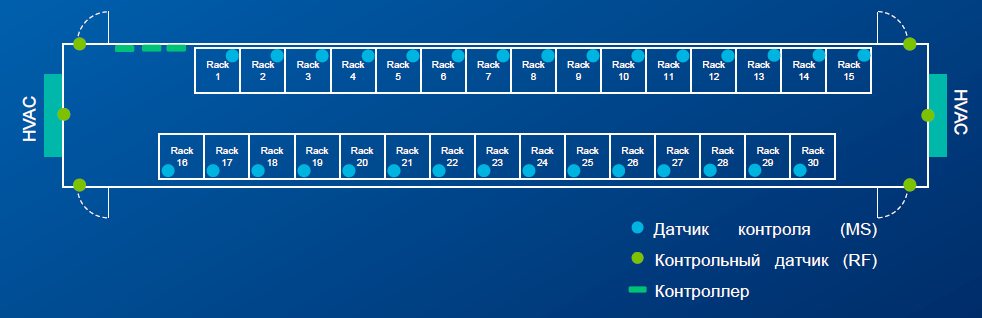

Пример системы:
