Интерфейсные модули для извещателей CTI

Интерфейсные модули разработаны для совместной работы с термокабелем Protectowire (линейным тепловым пожарным извещателем)  серии CTI.

К модулю подключается один термокабель, который может отвечать требованиям для шлейфов класса А (стиль D) или класса B (стиль B). Максимальная длина термокабеля CTI Protectowire до 1220 метров



Описание

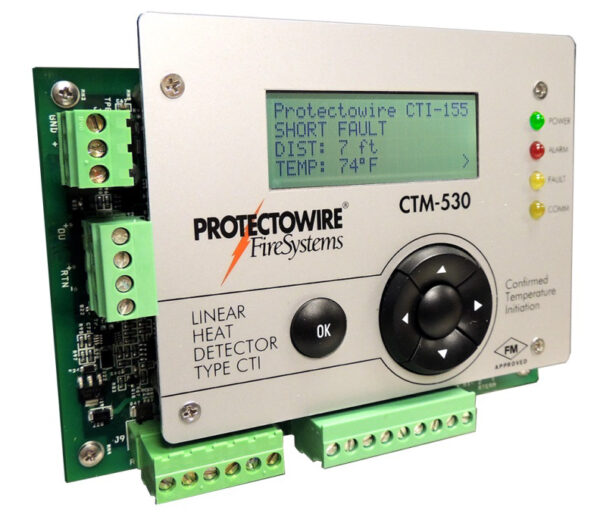

Интерфейсный модуль  CTM-530

Интерфейсный модуль (блок управления) «Protectowire» типа CTM-530 разработан для совместной работы с линейным тепловым пожарным извещателем моделей CTI.

Для мультикритериального линейного теплового извещателя CTI разработаны интерфейсные модули серии СТМ-530 Protectowire. К модулю подключается один термокабель, который может отвечать требованиям для шлейфов класса А (стиль D) или класса B (стиль B). Максимальная длина термокабеля CTI Protectowire до 1220 метров.

В режиме шлейфа сигнализации класса B термокабель CTI конфигурируется как радиальный и подключается только к выходным терминалам «OUT» интерфейсного модуля CTM-530, а в конце термокабеля устанавливается оконечный элемент шлейфа в виде резистора (ELR). В режиме шлейфа сигнализации класса А термокабель CTI конфигурируется как петлевой и подключается к терминалам «OUT» и «RET» без оконечного элемента шлейфа.

В режиме класса А при обрыве термокабеля или соединительного кабеля формируется сигнал неисправности «Обрыв» и работоспособность извещателя сохраняется по всей  длине термокабеля CTI. В режиме класса В при обрыве термокабеля или соединительного кабеля так же формируется сигнал неисправности «Обрыв», но работоспособность извещателя сохраняется только на участке, оставшемся подключенным к модулю CTM-530, то есть до обрыва.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ МОДУЛЯ СТМ-530

 Регулированное рабочее напряжение- 12-24В.

Сопротивление оконечного резистора – 10К 1/0,5 Вт.

Сопротивление извещателя сигнального шлейфа — до 1220м.

— ЖК дисплей для удобства программирования и отображения точки срабатывания.

— Журнал до 64 событий.

 Диапазон рабочих температур — от — 20 °С  до плюс 49 °С.

 Относительная влажность — до 95% без конденсации влаги.

— Выход Modbus через RS-485.

Габаритные размеры платы:  27,24 см x 10,16 см x 3,8 см

Габаритные размеры корпуса: 27 см x 21.5 см x 11.4 см

 Внешний корпус: IP66.

— Срок службы – не менее 10 лет.

Индикаторы:

  • ЖК дисплей 4 строки по 20 символов с подсветкой
  • зеленый индикатор “питания «Питание”
  • красный индикатор тревоги “Пожар”
  • желтый индикатор неисправности “Неисправность”

Интерфейсный модуль  CTM-230

Интерфейсный модуль (блок управления) Protectowire типа   СТМ-230 разработан для совместной работы с линейным тепловым пожарным извещателем моделей CTI и является более экономным вариантом модуля CTM-530.

CTM-230 имеет один независимый шлейф для подключения термокабеля (линейного теплового пожарного извещателя) с возможностью подключения в шлейф до 1220 метров извещателя с подтверждением температуры срабатывания.

Каждый модуль содержит зеленый индикатор «Питание», красный индикатор «Пожар» и желтый индикатор «Неисправность». Одна группа релейных контактов неисправности, предусмотрена для подключения устройства к прибору приемо-контрольному пожарному. Модуль поддерживает Modbus через RS-485.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ МОДУЛЯ PIM-230

Индикаторы

  • Зеленый светодиодный индикатор «Питание»
  • Красный светодиодный индикатор «Тревога»
  • Желтый светодиодный индикатор «Неисправность»
  • Потребляемая мощность — регулируемое 12–24 В пост. тока (+10% / -15%)  0,8 Вт в режиме ожидания, 1,1 Вт в режиме тревоги
  • Ограниченная мощность, встроенная защита от перенапряжения и электромагнитных помех.
  • Оконечный резистор, 10 кОм, 1/2 Вт.

Входы

  • Одна цепь инициирующего устройства, способная контролировать до 1220 метров Protectowire линейные тепловые извещатели серии CTI.
  • релейные выходы (номинальный ток 1 А при 24 В постоянного тока, резистивный)
  • Размеры модуля: 69,85 мм x 95,25 мм x 31,75 мм
  • Технические характеристики дополнительного корпуса: 120 мм x 120 мм x 60,5 мм
