Модули газового пожаротушения 25 бар

Модули газового пожаротушения, производства ООО «Пожтехника Украина»  применяются в составе автоматических систем газового пожаротушения, для тушения очагов пожаров класса А, В, С, объемным способом и электрооборудования, находящегося под напряжением, газовыми огнетушащими веществами (далее ГОТВ).

Модули и батареи модулей предназначены для заполнения газовыми огнетушащими веществами FK-5-1-12 (Novec 1230); HFC 125 (Хладон 125); HFC 227еа (Хладон 227 еа).

Описание

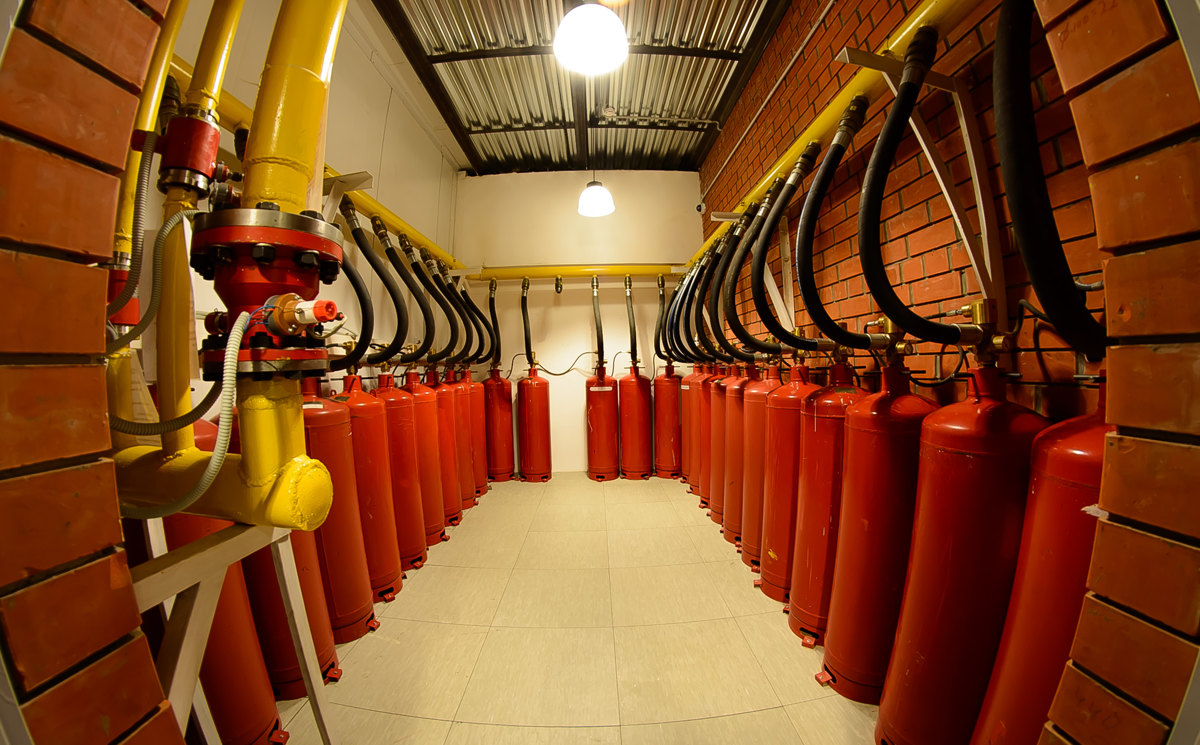

Модули могут использоваться в составе централизованных и модульных систем газового пожаротушения. Модули могут быть объединены в комплекты модулей (группы модулей) при помощи устройства пневмопуска с запуском по одному электрическому импульсу, который подается на пилотный модуль. Максимальное количество модулей в составе группы составляет 10 модулей (группа модулей с запуском по одному электрическому импульсу). Батарейное оборудования состоит из двух модулей, двух или более комплектов модулей, объединенных коллектором с обратными клапанами, конструкция которого позволяет выпускать ГОТВ с каждого модуля (комплекта модулей) по очереди.

Модули изготавливаются следующих типов:

МГП (25-52-50)                 МГП (25-8-25)

МГП (25-106-50)               МГП (25-16-25)

МГП (25-147-50)              МГП (25-32-25)

МГП (25-180-50)

Где:

25 — давление в модуле при 20°С, бар;

8….180 — вместимость баллона модуля, л;

25;50- диаметр условного прохода запорно-пускового устройства, мм.

Модули и батареи применяются в составе автоматических систем газового пожаротушения, для тушения очагов пожаров класса А, В, С, объемным способом, по ДСТУ EN 2 и электрооборудования, находящегося под напряжением (ГОТВ FK-5-1-12 (Novec 1230) электрооборудование до 48кВ, ГОТВ HFC 125 (Хладон 125) и HFC 227еа (Хладон 227еа) электрооборудование до 19 кВ), что используется для наполнения модулей,  газовыми огнетушащими веществами.

Способы пуска модуля:

а) Электрический. Пуск осуществляется при помощи восстанавливаемого электромагнитного привода (соленоидного пускателя).

б) Пневматический. Пуск осуществляется от пускового (ведущего) модуля.

Ведущий модуль соединяется с ведомым посредством пневматического трубопровода. Открытие ЗПУ ведомого модуля осуществляется подачей давления ГОТВ на устройство пневматического пуска при сработке ЗПУ ведущего модуля.

в) Ручной. Пуск осуществляется от устройства ручного пуска. Пусковым элементом устройства ручного пуска является рычаг или кнопка. Блокировкой пускового элемента является чека.

Области применения модулей газового пожаротушения:

  • Серверные помещенияmajestic-library-2-300x168 Модули газового пожаротушения 25 бар
  • Центры обработки данных (ЦОД)
  • Диспетчерские
  • Центры управления полетами
  • Электрощитовые и коммутационные помещения
  • Студии звукозаписи
  • Производственные здания
  • Электронные коммутационные станции
  • Объекты связи (аппаратные, радиотрансляционные узлы помещения)
  • Базовые станции мобильной связи
  • Архивы
  • Музеиdepozitnuyu-bank-300x188 Модули газового пожаротушения 25 бар
  • Библиотеки
  • Картинные галереи
  • Банковские хранилища
  • Депозитарии
  • Склады

Приобрести модуль газового пожаротушения, в нужной комплектации, можно обратившись к нам по телефону +38044-377-51-97 или оставив заявку у нас на сайте. Мы гарантируем кратчайшие сроки изготовления модуля МГП, а также самые низкие цены.

Характеристики


п/п
Наименование показателей МГП
(25-8-25)
МГП
(25-16-25)
МГП
(25-32-25)
МГП
(25-52-50)
МГП
(25-106-50)
МГП
(25-147-50)
МГП
(25-180-50)
1 Вместимость баллона, ±5%, л 8 16 32 52 106 147 180
2 Расчетное давление в модуле при 50˚С, МПа (кгс/см²):

2,9 (29,6)
3,3 (32,5)
3,9 (39,1)

FK-5-1-12
HFC 227еа
HFC 125
3 Рабочее давление в модуле при 20°С, МПа (кгс/см²) 2,5 (25,5)
4 Диаметр условного прохода (ДУ) запорно-пускового устройства/сифонной трубки, мм 25/25 50/50
5 Тип электрического устройства пуска электромагнитный привод (соленоид)
6 Габаритные размеры модуля, мм
— диаметр , ±1%
— высота, ±1%
254
394
254
588
254
920
410
720
410
1155
410
1490
410
1770
7 Высота до центра выходного отверстия , ±1%, мм 304 498 829 590 1024 1359 1639
8 Масса пустого модуля (без колпака) 2,3 ±10%, кг 12 17 26 50 77 97 114
9 Остаток ГОТВ в баллоне не более, кг 0,3 0,6
10 Срок службы модуля до списания не менее (не более), лет 10 (30)
11 Периодичность освидетельствования баллона, лет 10



Огнетушащее вещество

Огнетушащее вещество (далее ГОТВ) и способ тушения должны, помимо тушения огня, обеспечить максимальную сохранность защищаемого оборудования и ценностей и при этом не представлять угрозы здоровью и жизни людей, которые могут оказаться в помещении в момент срабатывания системы пожаротушения. Можно вывести ключевые требования, которым они должны соответствовать, они должны:

  • быстро и эффективно тушить возгорание;
  • быть безопасными для обслуживающего персонала и посетителей в случае несанкционированного выпуска огнетушащего вещества;
  • не оставлять следов на оборудовании и поверхности предметов, находящихся в помещении – как при штатном тушении, так и при несанкционированном выпуске;
  • иметь максимально долгий срок службы;
  • не требовать повышенных расходов на обслуживание и эксплуатацию.

Правильный выбор ГОТВ должен основываться на оптимальный технико-экономических показателях.

На данный момент широко применяются огнетушащие вещества: FK-5-1-12 (Novec 1230), Хладон 227еа, Хладон 125.

Коэффициент безопасности для ГОТВ:

ГОТВ Минимальная нормативная
концентрация
NOAEL* Коэффициент безопасности
Хладон-227ea 7,9% 9% 1,14
Хладон-125 11,2% 7,5% нет
CO2 34,9% < 5% нет
Novec 1230 (FK-5-1-12) 5,3% 10% 1,89

Экологичность ГОТВ – осознанная необходимость:

ГОТВ ОП ПГП ВСА
Хладон-227ea 0 2 900 ~ 36.5 лет
Хладон-125 0 2 800 ~ 32.6 лет
Novec 1230   (FK-5-1-12) 0 1 3 — 5 дней

ОП – озоноразрушающий потенциал;
ПГП – потенциал глобального потепления;
ВСА – время сохранения в атмосфере

Система газового пожаротушения в независимости от типа ГОТВ требует выполнения гидравлических расчетов, которые показывают необходимое количество ГОТВ для поддержания нормативной концентрации ГОТВ в защищаемом помещении, количество модулей газового пожаротушения, диаметры магистральных и  распределительных трубопроводов, количество насадок распылителей, а так же диаметры отверстий на насадках, которые обеспечивают нормативное время подачи ГОТВ в защищаемое помещение.

«Пожтехника Украина» выполняют гидравлические расчеты газового пожаротушения в специализированных программных комплексах оперативно и бесплатно. Для этого Вам необходимо отправить запрос на нашу почту info@firepro.com.ua с указанием: назначение помещения, габаритные размеры (ШхВхД), наличие фальшполов/подвесных потолков, предпочтительный тип ГОТВ, предварительное место установки модулей пожаротушения.
