VESDA Laser FOCUS VLF-500

Аспирационный дымовой пожарный извещатель VESDA Laser FOCUS VLF-500 — защита небольших помещений

Аспирационный дымовой пожарный извещатель VESDA Laser FOCUS представляет собой датчик сверхраннего обнаружения дыма, разработанный для защиты небольших помещений площадью до  до 500 м2.

Чаще всего аспирационный дымовой пожарный извещатель VESDA Laser FOCUS  используется для защиты таких помещений как серверные, коммутационные, электронные архивы и т.п.



Описание

Аспирационный дымовой пожарный извещатель функционирует путем непрерывного всасывания воздуха через пробоотборные отверстия в системе труб. Воздух фильтруется и проходит через камеру детектирования, в которой с помощью технологии светорассеяния регистрируется наличие очень малых примесей дыма. Информация о состоянии детектора отображается на индикаторе самого детектора, а также передается по релейной линии или через дополнительные интерфейсные платы.

Области применения:

  • серверные помещения
  • дата центры
  • торговые центры
  • склады
  • офисно-административные здания

Автономная работа

Аспирационный дымовой пожарный извещатель VESDA Laser FOCUS может устанавливаться и эксплуатироваться автономно без специального интерфейса и программного обеспечения.

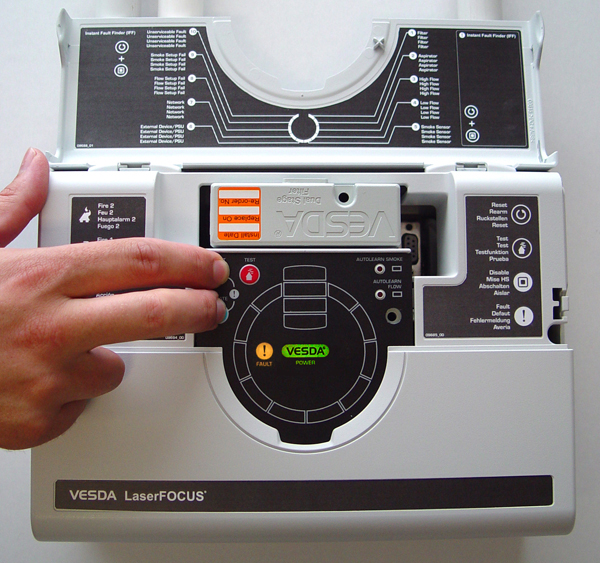

В процессе работы, оригинальный индикатор Smoke Dial предоставляет пользователю мгновенные сведения о появлении дыма, даже на расстоянии. При сбоях в работе пользователю достаточно открыть откидную крышку технологического обслуживания и активизировать функцию Instant Fault Finder (Мгновенный поиск ошибок) для определения причины и характера сбоя. Затем эту информацию можно будет передать сервисной службе, чтобы их специалисты прибыли на место подготовленными к конкретной ситуации.

Ультразвуковое измерение потока

Заявленный на патент Ультразвуковой датчик потока, который используется в детекторе Laser FOCUS, осуществляет прямое измерение скорости потока в пробоотборной трубе. Система устойчива к изменениям температуры и давления воздуха и не подвержена влиянию загрязнений. VESDA — это первый детектор дыма с пробоотбором воздуха, в котором используется ультразвуковое измерение скорости потока.

Условия эксплуатации:

Температура окружающей среды: 0 °C — 40 °C

Проба воздуха : 0 °C — 40 °C

Влажность: 5% — 95% (без конденсации)

Пробоотборная сеть труб:

Максимальная длина труб: 1 x 50 м (Макс. 24 отверстий)

2 x 30 м на ответвление (макс. 12 отверстий на каждое ответвление)

Параметры пробоотборных отверстий — параметры готовых компонентов и максимальная длина трубы, рассчитываются с помощью программы  ASPIRE2™

Входной воздухопровод 25 мм

Покрываемая площадь -до 500 м2

Релейные выходы:

3 переключаемых реле: Fire 1, Action, Fault (пожар, действие, сбой), Номинальный ток контактов 2A при 30 В пост.напр. (макс). НО/НЗ контакты

Диапазон настройки порога срабатывания сигнализации:

Сигнализация, Действие, 0.025 — 2.00% затемн/м

Пожар 1, Пожар 2 0.025 — 20.00% затемн/м

Независимые задержки сигнализации 0 — 60 секунд

Настройки двух пороговой сигнализации по времени или по данным интерфейсного входа GPI

Индикаторы:

  • 4 Индикатора тревожного состояния
  • Индикаторы сбоя и отключения
  • Индикатор уровня задымленности
  • Система мгновенного обнаружения неисправностей
  • Регуляторы Reset (сброс), Disable (отключение) и Test (тестирование)
  • Регуляторы Smoke (дым) и Flow (поток) AutoLearn

Регистрация событий:

До 18000 событий, с фиксацией времени и даты, записываются в отдельном журнале в энергонезависимой памяти для: Уровня задымленности, Скорости потока, Состояния детектора и Сбоев

Режим самообучения Auto Learn Smoke&Flow:

  • Автоматически устанавливает правильные пороги сигнализации для уровня задымленности и скорости потока
  • Минимум 15 минут, максимум 15 дней (по умолчанию 14 дней)
  • В режиме AutoLearn пороги НЕ изменяются от предустановленных

Характеристики

Напряжение: 24 В пост.тока

Номинальное: (18-30 В пост.тока)

Ток: при 24 В пост.тока: 410 мА номинальный, 490 мА при сигнализации

Размеры: (Ш x В x Т) 255 мм x 185 мм x 90 мм

Вес:  2 кг

IP класс-: 30

Положение: -в вертикальном, перевернутом или горизонтальном положении
