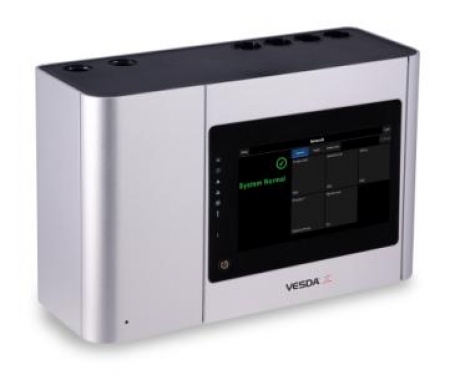

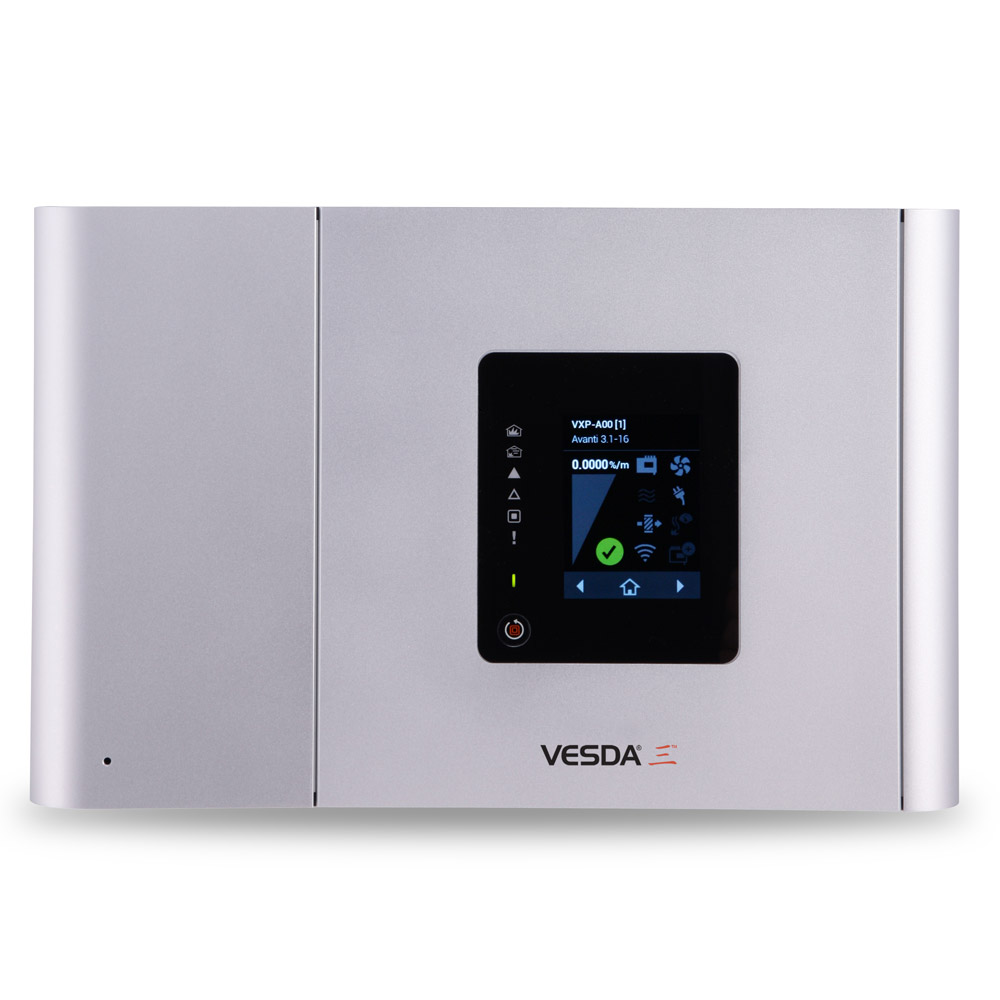

Извещатель VESDA-E-VEU

Аспирационная технологии изобретена  более 30 лет назад, аспирационный извещатель VESDA был признан лучшим в мире для защиты персонала, незаменимых активов и критически важных объектов по всему миру.



Описание

Как это работает:

Воздух постоянно отбирается  из защищаемой зоны через сеть трубопроводов для  отбора  проб воздуха и поступает в извещатель  на высоко эффективный  аспиратор. Сеть  трубопроводов отбора проб воздуха может содержать до четырех труб.  Воздух из каждой выборки проходит через датчик трубы воздушного потока , а затем образец воздуха поступает  в дымовую камеру обнаружения с помощью модуля выборки, после первого прохождения через фильтр очистки. Дополнительный фильтр обеспечивает подачу  чистого воздуха, чтобы защитить оптическую поверхность внутри камеры обнаружения от загрязнений. Камера обнаружения FlairTM использует эквивалент 330000 датчиков и сложные алгоритмы для обнаружения  дыма  и классификации частиц. Если обнаружен дым выше, чем пороги сигнализации, поступает сообщение: Действие, Пожар 1 или Пуск 2 состояния тревоги. Воздух, выпускаемый из детектора,  может быть выпущен обратно в защищаемую зону. Сигнализация может быть сигналом от  реле и систему VESDAnet. Ethernet и WiFi могут быть использованы для конфигурации и вторичного контроля, а также интерфейс USB предназначен для начальная настройки. Серия светодиодов отображает  Пожар, Неисправность, Отключение и мощность детектор по настройкам. Кнопка позволяет пользователю произвести  Сброс или Отключение детектора. Кроме того, дополнительный 3.5 » ЖК-дисплей показывает состояние детектора, в том числе уровень  дыма и гистограмма уровня дыма, пороговые значения срабатывания сигнализации,  неисправности, уровень воздушного потока, состояние нормализации и срок службы фильтра.

Области применения:

  • логистические склады
  • терминалы аэропортов
  • машинные залы
  • архивы
  • музеи
  • картинные галереи
  • морозильные склады
  • тоннели метрополитена
  • теплоэлектростанции (ТЭЦ)
  • объекты атомной энергетики
  • спортивные комплексы
  • железнодорожные вокзалы
  • заводы нефтехимии
  • производственные комплексы

Центры обработки данных (далее ЦОД) это объекты, которые  находятся в центре глобального бизнеса и коммуникационных сетей, и, как правило, размещены в больших зданиях, часто в густонаселенных городах.

Внутри ЦОДов  помещены  большие участки плотно переплетенных кабелей силовых и слаботочных,  оборудование, генерирующее  тепло, наличие ИБП или ДДИБП с запасом топлива, внешние причины: молния, подтопление, человеческий фактор.

Только один неисправен конденсатор, где-то на объекте, может привести к катастрофе. Поэтому возгорание и пожар —  это вполне реальный и самый нежелательный сценарий в процессе эксплуатации ЦОД.   Скрытый ущерб от пожара может быть значительней чем кажется на первый взгляд. Если просуммировать общие расходы, а это:  почасовый простой и утеря информации, восстановление помещения или здания в целом, нарушение своих гарантий перед клиентами, потеря имиджа, потеря конкурентных преимуществ, медицинское обслуживание, судебные процессы выходит  значительная  сумма.

На сегодняшний день задачу сверхраннего обнаружения дыма, одного их основных признаков пожара, наиболее эффективно выполняют лазерные аспирационные извещатели высокой чувствительности  VESDA Е.

Диапазоны чувствительности VESDA-E:

Диапазон: 0,000087 — 0,97 дБ/м  (0,0002 – 20,0 %/м)

Внимание: 0,00043 – 0,088 дБ/м  (0,001   –   2,0 %/м)

Действие:  0,00043 – 0,088 дБ/м  (0,001   –   2,0 %/м)

Пожар 1:     0,00043 – 0,088 дБ/м  (0,001  –   2,0 %/м)

Пожар 2:     0,00043 – 0,969 дБ/м  (0,001  – 20,0 %/м)



VESDA-E VEU обеспечивает ультра-широкий диапазон чувствительности от 0,001% -20,0% затемнения/м (0,0003 до 6,25% затемнения/м) и до 80 отверстий  класса  чувствительности А. VESDA-E VEU также обеспечивает 400 м  и 800 м линейных и разветвленных труб соответственно, имеет зону покрытия до 2000 м2



Сравнение аспирационных извещателей VESDA:

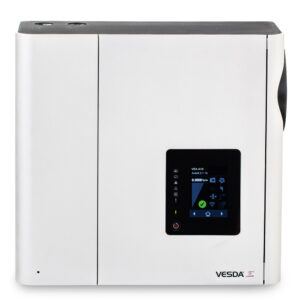

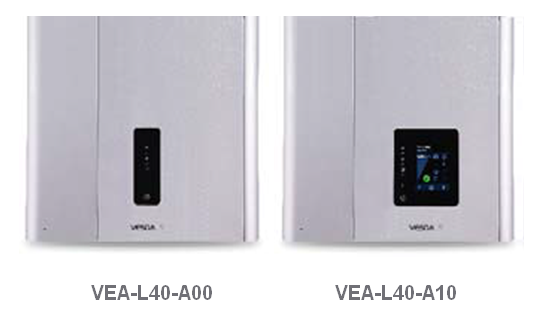

Параметр VESDA VLP VESDA-E VEU VESDA-E VEA
Пожар 1 низкий уровень 0.015%/m (0.0046%/ft) 0.001%/m (0.0003%/ft) 0.1%/m (0.03%/ft)
Динамический диапазон 0.005-20%/m
(0.0015-6.25%/ft)
0.0002-20%/m
(0.00006-6.25%/ft)
0.025-20%/m
(0.008-6.25%/ft)

Число отв. и класс

чувствительности

30 Class A 80 Class A 40 Class B
Длина трубы 4 x 50m 4 x 100m 40 x 100 m (капилляры)
Длина ответвлений 400m 800m
Определение потока Термистор Ультраакустика Датчик давления и Термистор
Определение порога На систему На трубу На систему
Поддержка StaX Нет Да Нет
Поддержка Analytic Нет Да Нет
Адресуемость Нет Нет Да
VESDAnet Да Да Да
Поддержка iVESDA Да (через VESDA-E) Да Да
Сменное поле
Камера
Нет Да Да
WiFi, Ethernet, USB Нет Да Да
