Объединяющий коллектор

Коллекторы предназначены для подсоединения нескольких модулей газового пожаротушения МГП  к магистральному трубопроводу  и могут применяться, как в модульных системах с несколькими сосудами, так и в случае централизованной системы газового пожаротушения.

Коллектор может быть с обратным клапаном и без него.

Описание

Коллекторы различаются:

  • по типу использования: с обратным клапаном и без обратного клапана;
  • по количеству подключаемых модулей: от 2 до 10 шт;
  • по условному диаметру коллектора: от 50 до 150 мм.

Параметры коллектора определяются при выполнении гидравлического расчета.

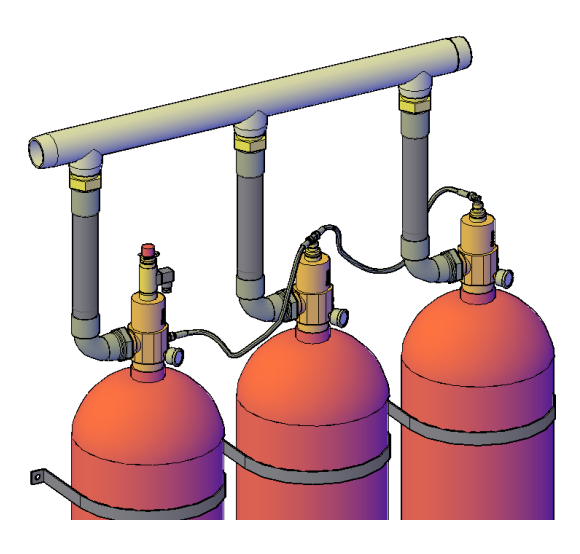

Коллектор состоит из трубопровода с муфтами для подключения модулей МГП через рукав высокого давления. Торцевая коллекторная заглушка имеет внутреннюю резьбу G1/2” для возможности установки сигнализатора давления универсального (СДУ-М) и подключения оборудования при гидравлических/пневматических испытаниях трубопровода на объекте. Наличие фланцевых соединений на коллекторе облегчает работы по монтажу трубопровода на объекте.
