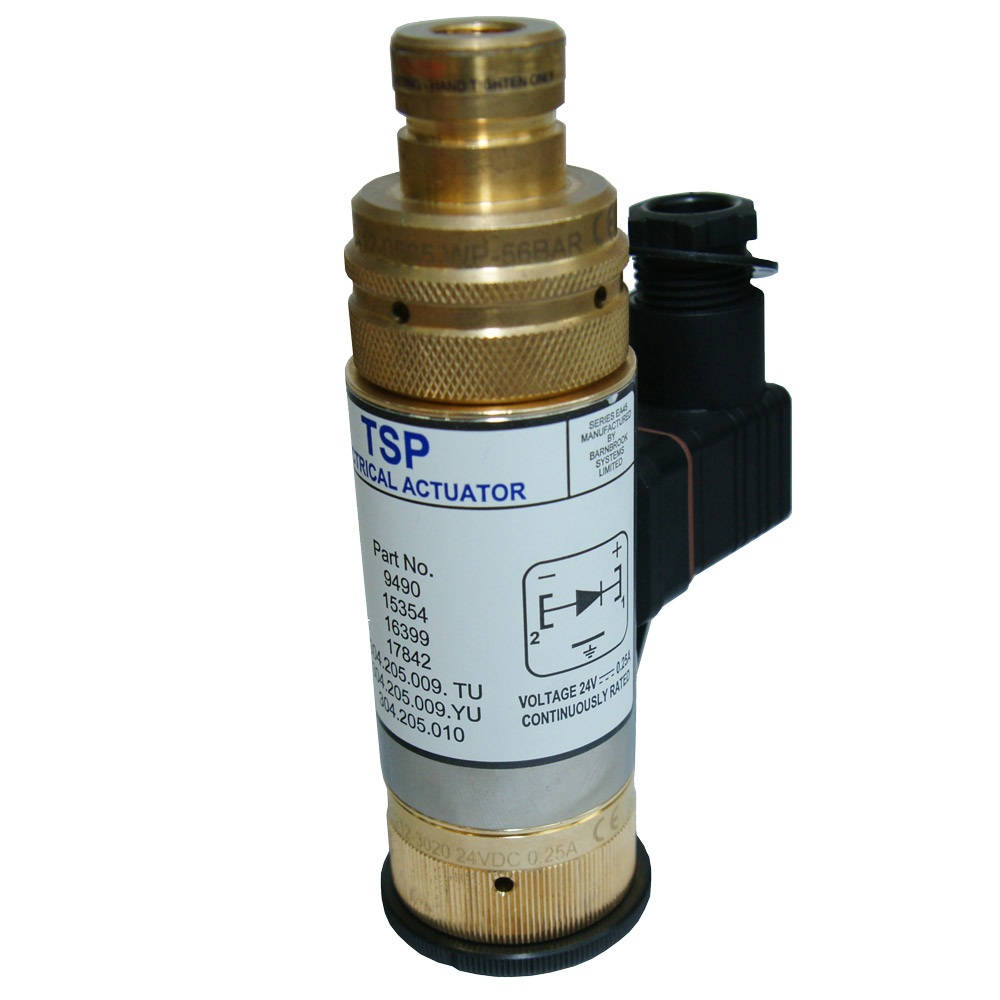

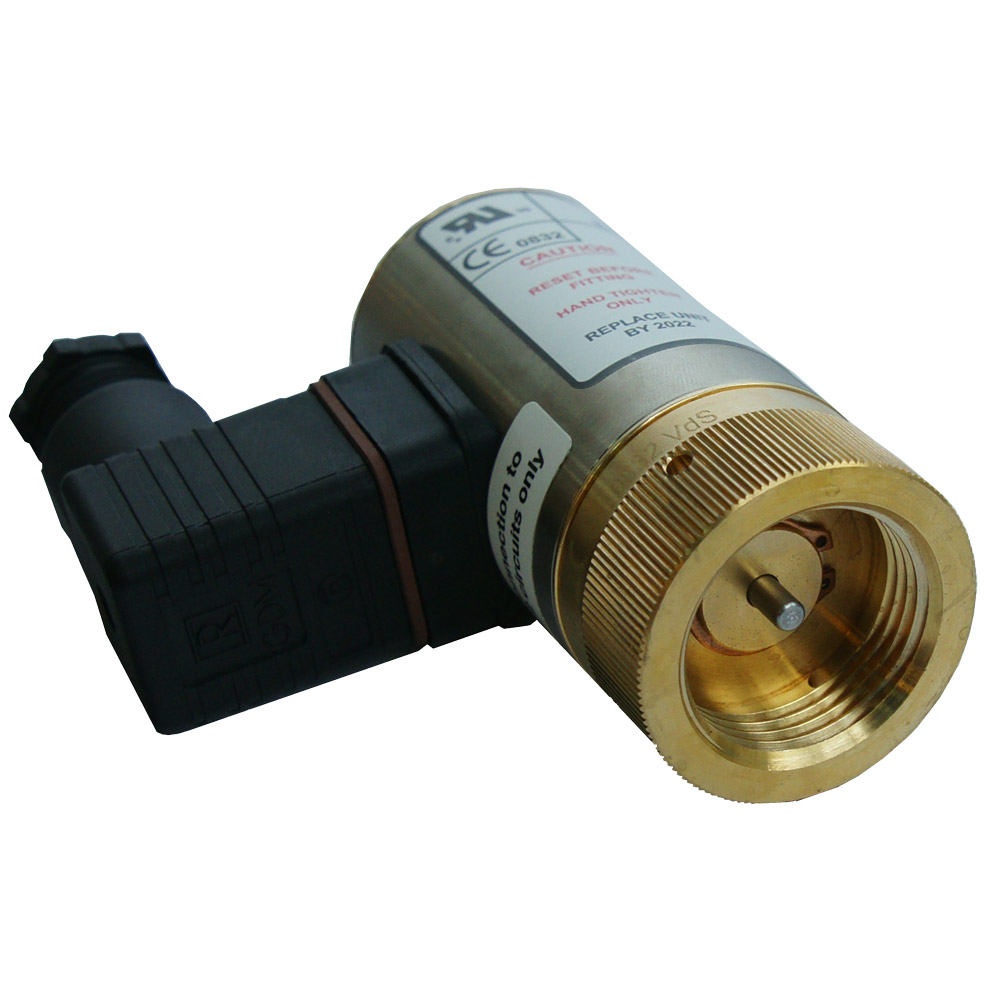

Электромагнитный пускатель

Электромагнитный привод представляет собой магнитную защелку и является основным исполнительным устройством, предназначенным для преобразования электрической энергии в механический импульс, который обеспечивает открытие запорно-пускового устройства модуля газового пожаротушения.



Описание

На электромагнитный привод может быть установлено устройство ручного пуска (из комплекта дополнительного оборудования для модулей газового пожаротушения), позволяющее обеспечить срабатывание вручную (без подачи питающего напряжения).

Номинальное рабочее напряжение  — 24В

Сила тока — 0,25А

Максимальная безопасная сила тока проверки сети — 0,01А

Характеристики

Наименование параметра Значение
Напряжение питающей сети, В 24 ± 5 (пост.ток)
Номинальное значение потребляемого тока (при 24В, 20ºС), А 0,25
Диапазон потребляемого тока при эксплуатации, А 0,25 ± 0,05
Допустимый ток проверки катушки, не более, А 0,025
Потребляемая активная мощность (при 24В, 20ºС), не более, Вт 8
Полный ход штока, мм 4,6 ± 0,3
Толкающее усилие штока при срабатывании:

— в начале хода, не менее, Н

— в конце хода, не менее, Н

50

38

Температура эксплуатации от минус 40°C до 55°C
Степень защиты, обеспечиваемая оболочкой, не хуже IP 54
Присоединительная резьба G 1”
Рабочее положение вертикальное (предельное отклонение от вертикали 5° в любую сторону)
Индикация сработавшего состояния красная риска на штоке
